TS100 Mini GPS
Mini GPS-modul med dubbelt störningsskydd, 50 cm noggrannhet
Artikelnummer
RLTS100
Beskrivning
RADIOLINK TS100

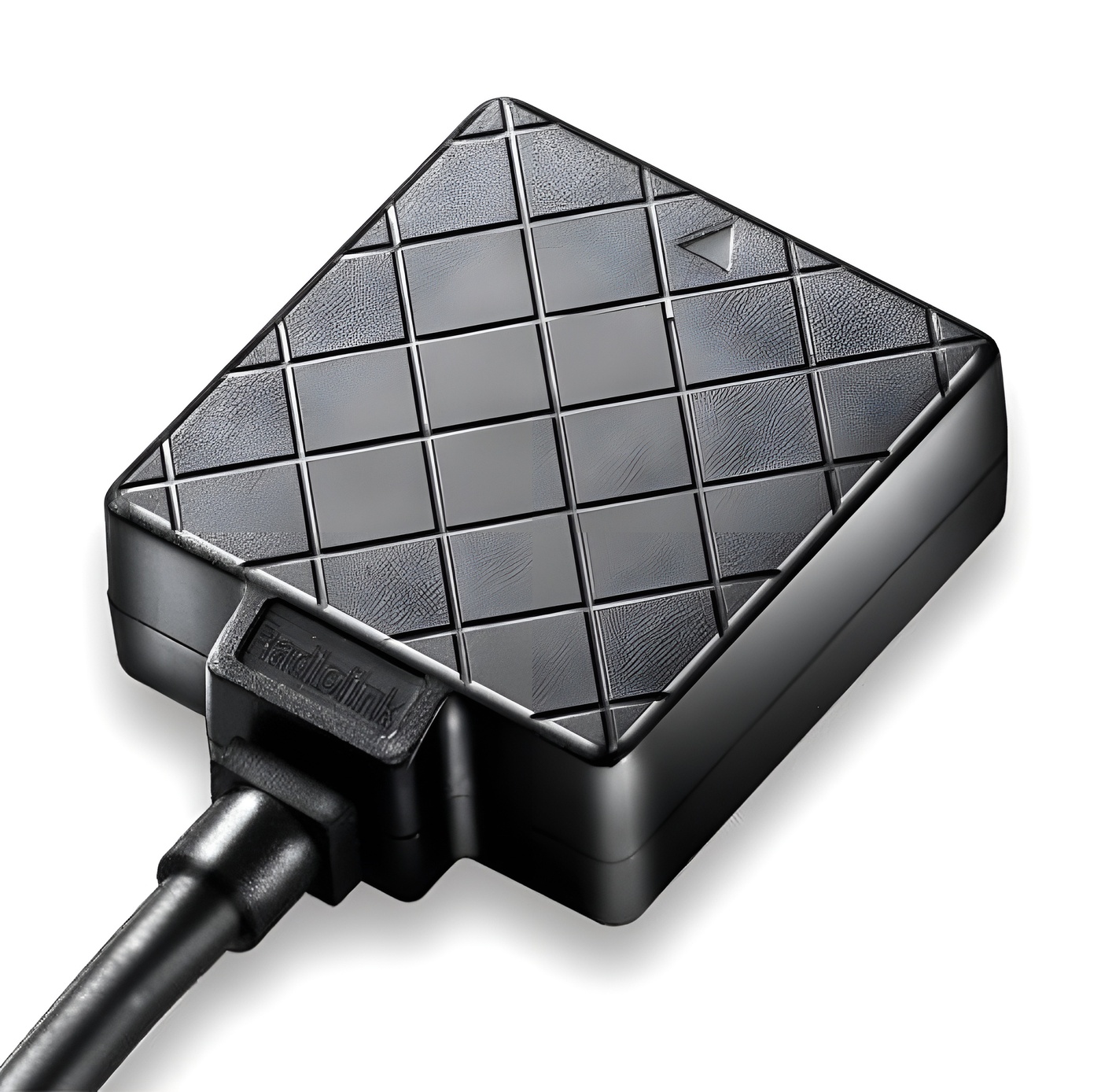

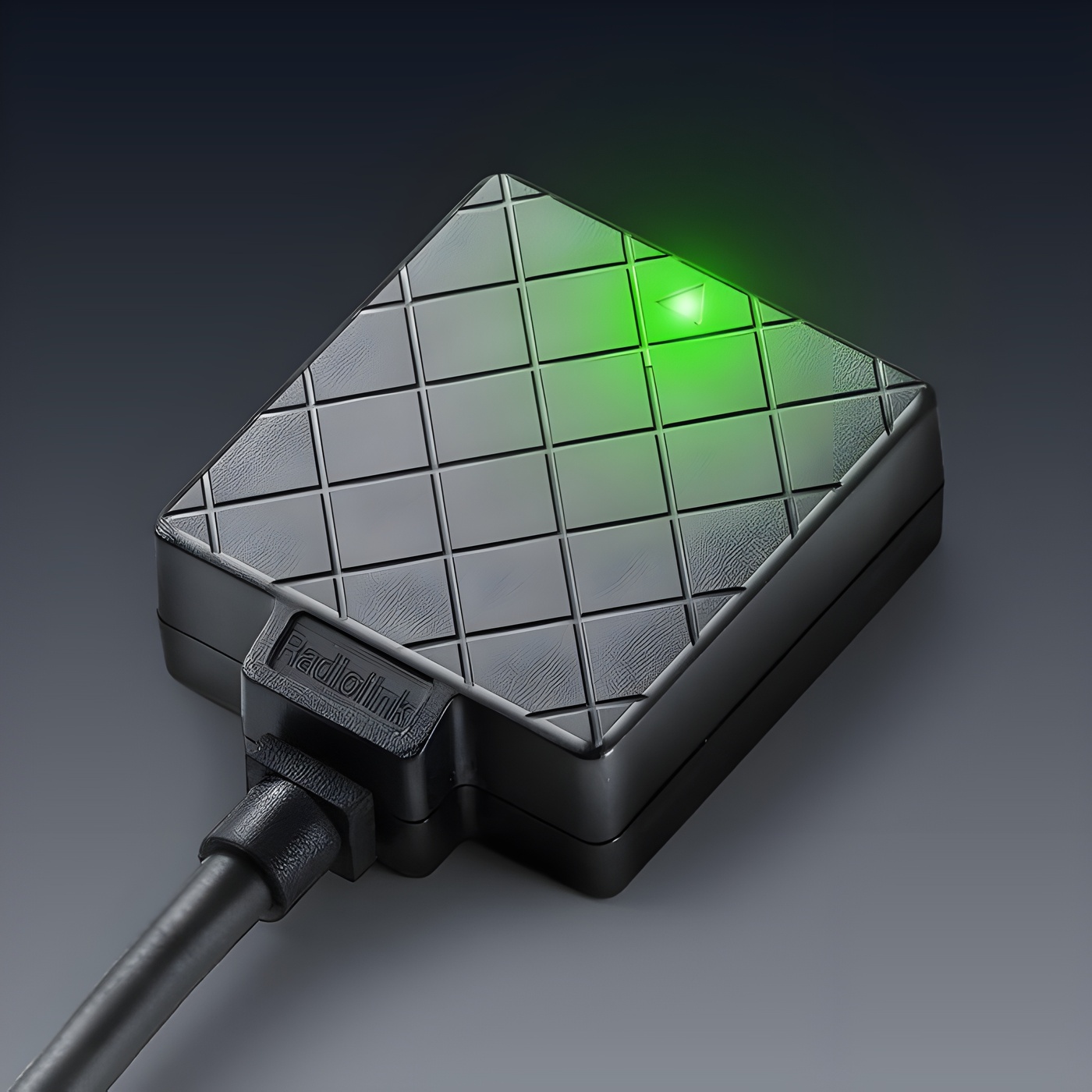

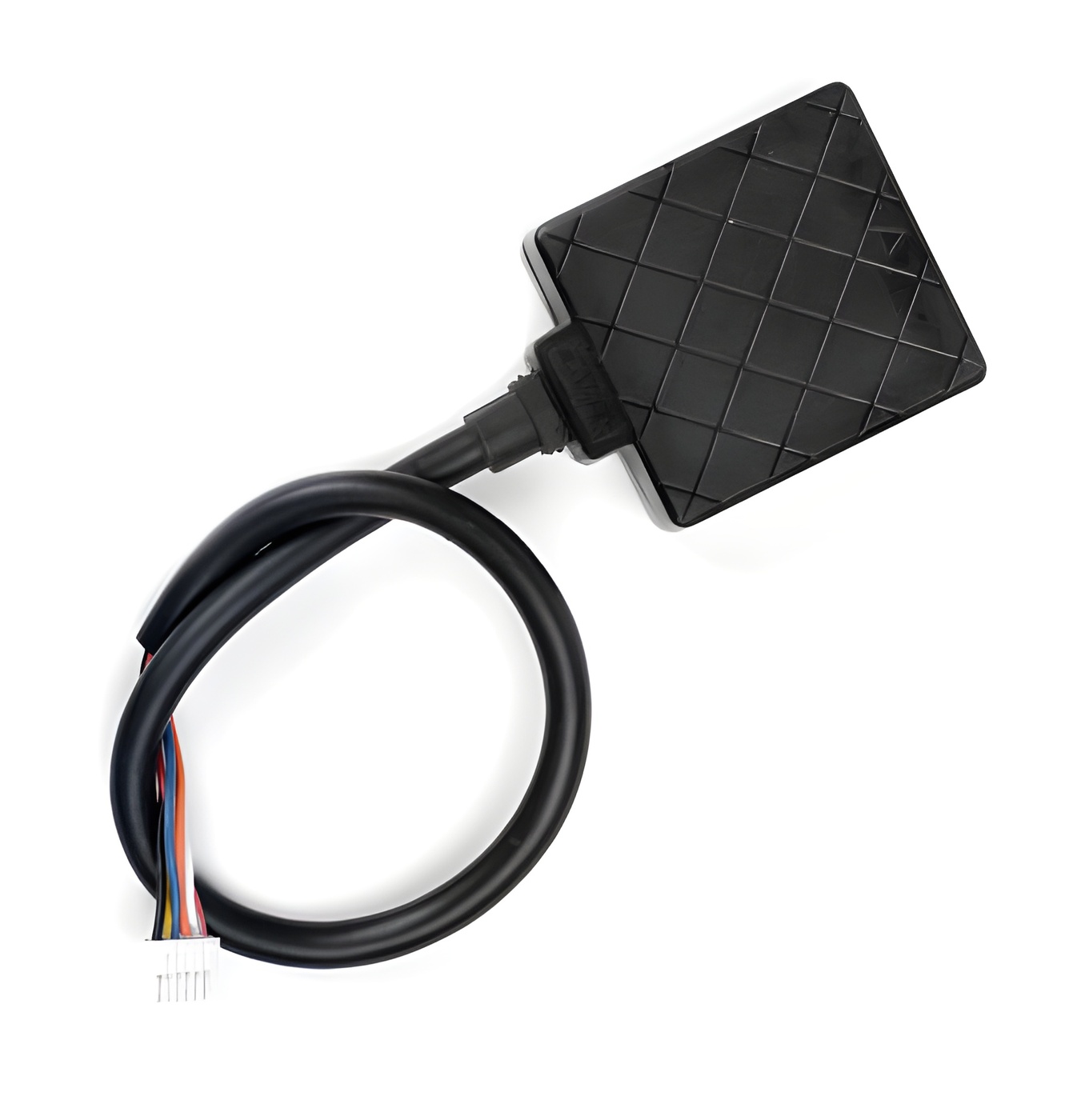

RadioLink TS100 v2.0 är en kompakt GPS-modul med inbyggd kompass (IST8310), byggd kring u-blox M10050-chippet, för drönare, multirotorer och andra RC-projekt. Precis som systermodellen SE100 har TS100 dubbel störningsskyddsteknik som motverkar stark signalstörning, exempelvis från kraftfull videoöverföring eller elektronik i närheten. Modulen stödjer fyra satellitsystem samtidigt och når en positioneringsnoggrannhet på 50 centimeter, med satellitlåsning på cirka 6 sekunder i öppen terräng, och klarar stabil positionering även i mer utmanande terräng som dalgångar. Tillsammans med RadioLink Mini Pix kan TS100 användas för Super Simple Modes, vilket gör den lämplig både för nybörjare inom racingdrönare och mer avancerade byggen.
595.00 kr
Ytterligare information
| Tillverkare | |
|---|---|
| Typ av tillbehör sändare | |
| Användningsområde (Sändare) | |
| Huvudprodukt |
RadioLink TS100 v2.0 M10N GPS
RadioLink TS100 v2.0 är en GPS-modul för drönare, multirotorer och avancerade RC-projekt där stabil positionering och bra störningsskydd är viktigt, även i miljöer med kraftfull videoöverföring, högspänningsledningar eller andra starka signaler.
- Dubbel störningsskyddsteknik för krävande miljöer
- 50 cm positioneringsnoggrannhet
- Positionering av upp till 20 satelliter på cirka 6 sekunder vid öppen himmel
- Trippelfrekvent fyrsatellitsystem: BD1, GPS L1, Galileo E1, GLONASS G1
- 2,5 dBi keramisk chipantenn med hög förstärkning och selektivitet
- Inbyggd högprecisionskompass IST8310
- Automatisk protokollanpassning mot flight controller
Dubbel teknik mot störningar
Tvåstegsfiltrering med 78 dB dämpning hjälper till att filtrera bort störningar utanför bandet, och en höglinjär LNA med in-band 1 dB-kompressionspunkt på -3 dBm minimerar påverkan från mindre störningssignaler som passerar filtret – särskilt användbart i drönare och UAV-byggen där GPS-modulen kan vara nära kraftfull videoöverföring eller annan elektronik.
Utmärkt GPS-prestanda
En lågförlust pre-LNA-kretsdesign anpassad för de keramiska chipantennerna och en optimerad kretslayout förbättrar mottagningen av svaga GPS-signaler medan störningar dämpas – 50 cm positioneringsnoggrannhet, satellitlåsning med upp till 20 satelliter på cirka 6 sekunder vid öppen himmel, och stabil positionering även i utmanande terräng som dalgångar.
Passar för träning och avancerade byggen

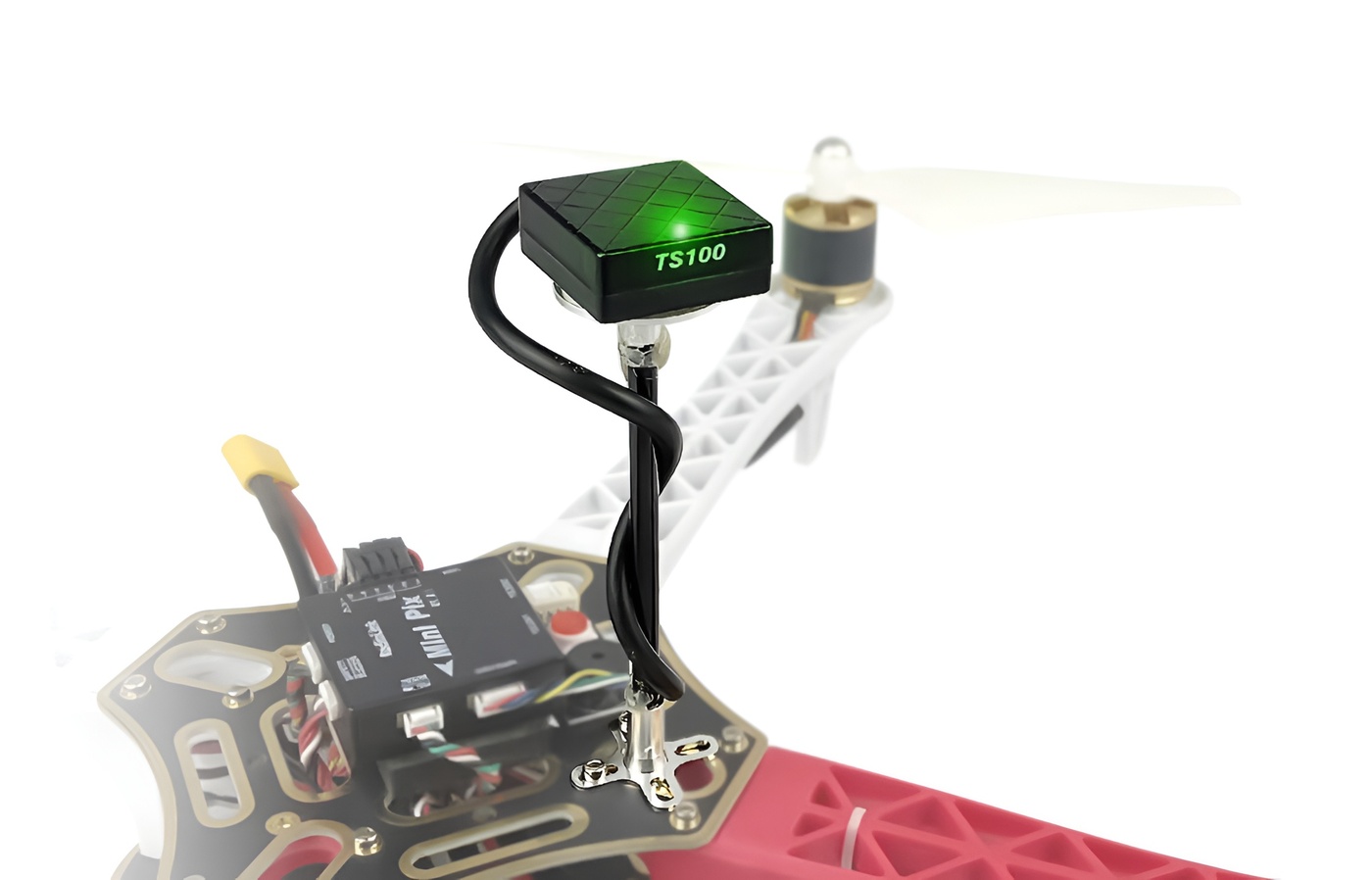

Tillsammans med RadioLink Mini Pix kan piloter använda Super Simple Modes, vilket gör modulen intressant för nybörjare inom racingdrönare, samtidigt som den passar mer avancerade drönar- och UAV-projekt.
Tekniska specifikationer
- Modell: RadioLink TS100 v2.0 M10N GPS
- GPS-chip: u-blox M10050
- Kompass: Inbyggd IST8310 (I2C-port)
- Antenn: 2,5 dBi keramisk chipantenn
- Filter: Tvåstegs SAW-filter (Murata)
- Positionsnoggrannhet: 50 cm (fyrlägesläge), 250 cm (enlägesläge)
- Protokoll: Standard NMEA, automatisk anpassning mot flight controller
- Hastighetsnoggrannhet: 0,1 m/s
- Maxhöjd: 50 000 m
- Maxhastighet: 515 m/s
- Max uppdateringsfrekvens: 20 Hz
- Frekvenser: 1561 ±1 MHz, 1575 ±1 MHz, 1602 MHz
- Kallstart: 26 s
- Varmstart: 1 s
- Spänning: 5 V DC ±5%
- Ström: 50-100 mA
- Portar: GPS: UART 38,4K, Geomagnetisk: I2C
Viktigt att veta
GPS-prestanda påverkas av installation, antennplacering, omgivning, störningskällor, fri sikt mot himlen och vald flight controller. Kontrollera alltid att TS100 v2.0 är kompatibel med din flight controller, firmware och kabeldragning innan installation.
