SE100 GPS med GPX Hållare
GPS-modul med inbyggd kompass och dubbelt störningsskydd, 50 cm noggrannhet
Artikelnummer
RLSE100
Beskrivning
RADIOLINK SE100

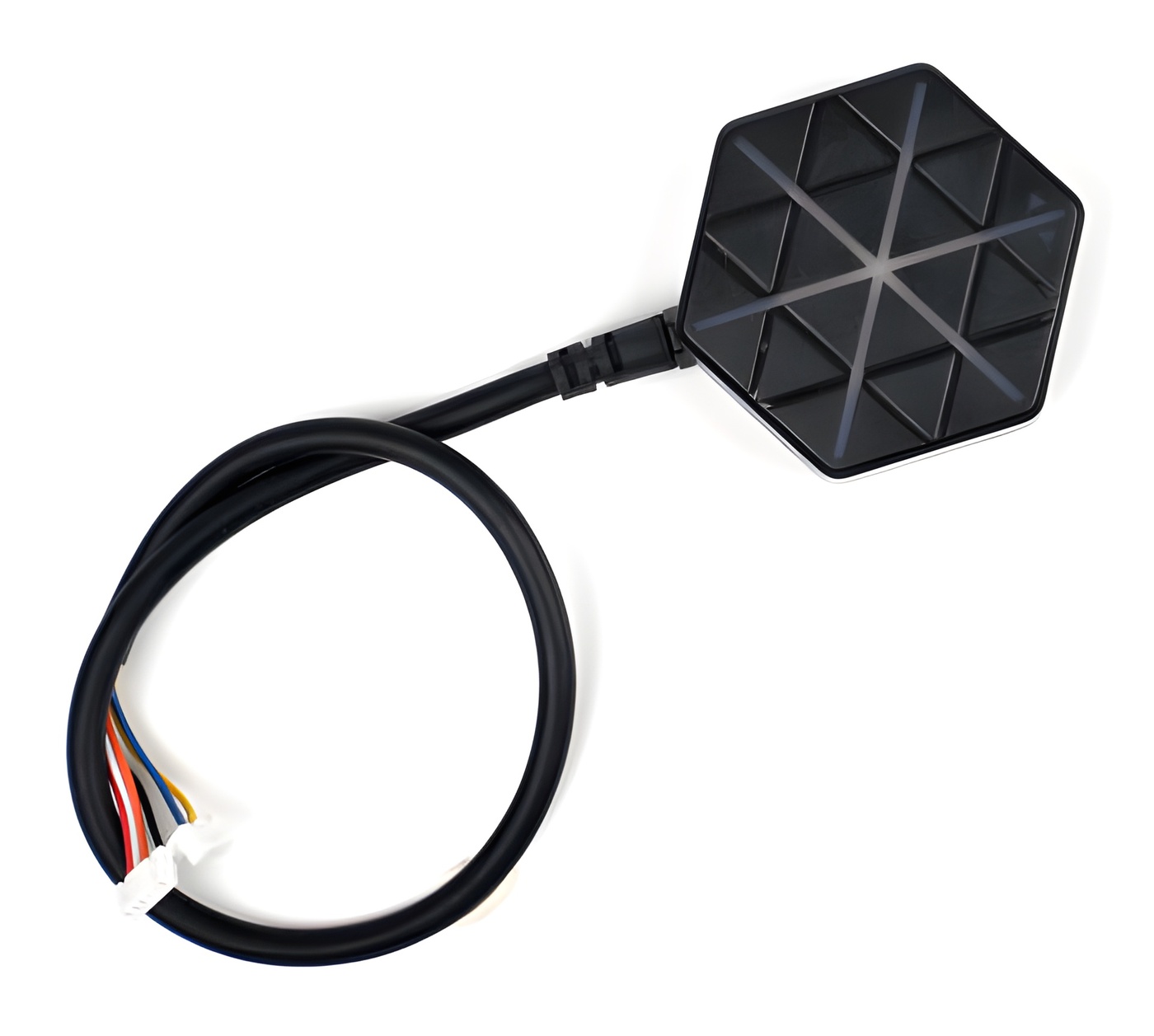

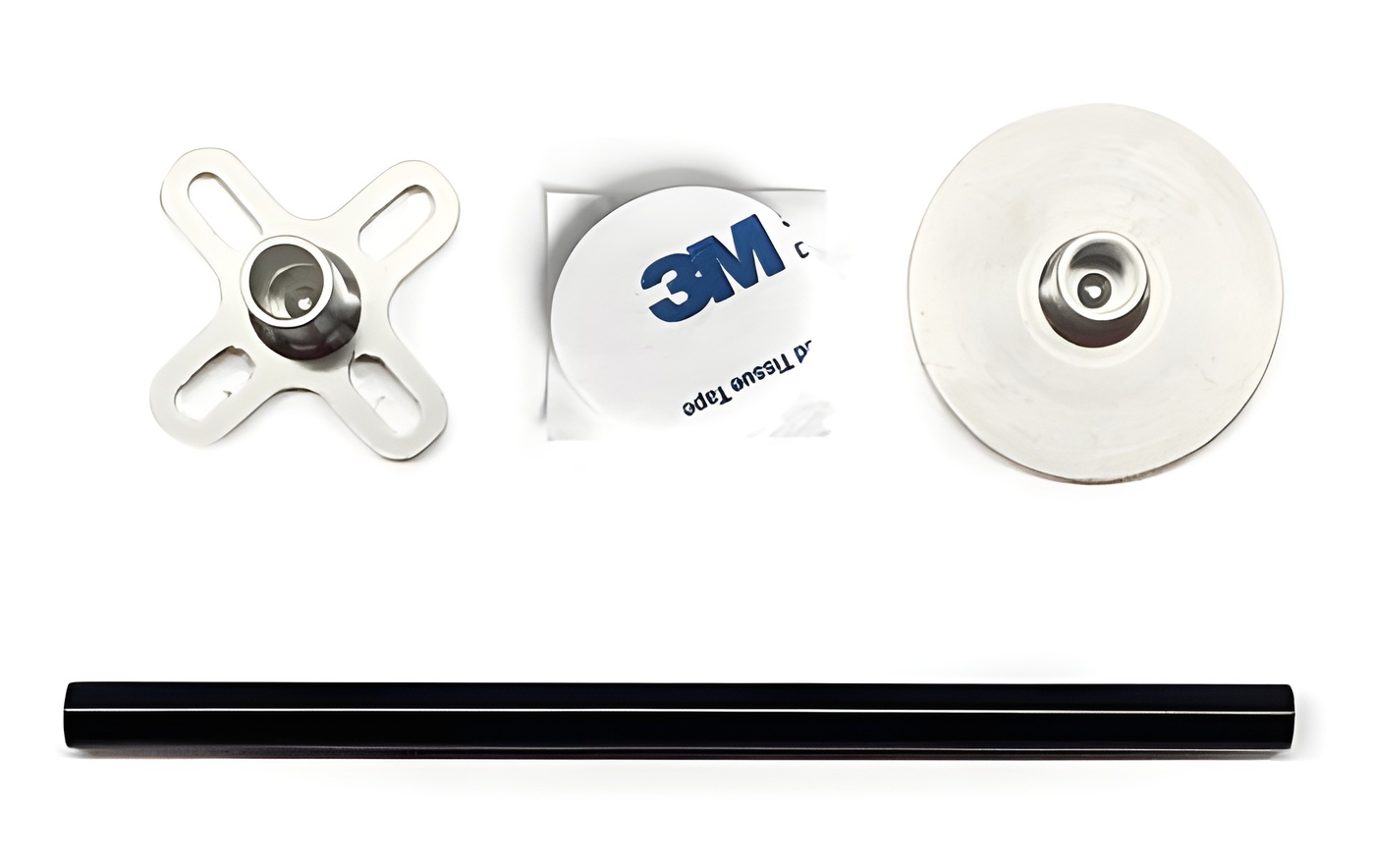

RadioLink SE100 är en GPS-modul med inbyggd kompass (IST8310), byggd kring u-blox M10050-chippet, för drönare och andra RC-projekt som behöver stabil positionering. Modulen har dubbel störningsskyddsteknik – tvåstegsfiltrering och en höglinjär LNA – som motverkar stark signalstörning från till exempel kraftfull videoöverföring eller högspänningsledningar. SE100 stödjer fyra satellitsystem samtidigt och når en positioneringsnoggrannhet på 50 centimeter i fyrlägesläge, med satellitlåsning på cirka 6 sekunder i öppen terräng. Modulen känner automatiskt av vilken flight controller den ansluts till och ställer in rätt protokoll, och levereras med en hållare för enkel montering.
659.00 kr
Ytterligare information
| Tillverkare | |
|---|---|
| Typ av tillbehör sändare | |
| Användningsområde (Sändare) | |
| Huvudprodukt |
RadioLink SE100 M10N GPS
RadioLink SE100 är en GPS-modul med inbyggd kompass, byggd kring u-blox M10050-chippet, framtagen för drönare och andra RC-projekt där stabil positionering och gott störningsskydd är viktigt – även nära kraftfull videoöverföring eller högspänningsledningar.
- Dubbel störningsskyddsteknik mot stark signalstörning
- 50 centimeters positioneringsnoggrannhet (fyrlägesläge)
- Positionering av 20 satelliter på cirka 6 sekunder på öppen mark
- Trippelfrekvent fyrsatellitsystem: BD1, GPS/L1, Galileo/E1, GLONASS/G1
- 2,5 dBi keramiska chipantenner med hög förstärkning
- Inbyggd högprecisionskompass IST8310
- Automatisk protokollanpassning mot flight controller
Dubbel teknik mot störningar
Tvåstegsfiltrering med 78 dB dämpning filtrerar effektivt bort störningar utanför bandet, och en höglinjär LNA med en in-band ingångs-1 dB-kompressionspunkt på -3 dBm minimerar effekten av störningssignaler som ändå passerar filtret – motverkar effektivt stark signalstörning som högeffekts bildöverföring på drönare eller högspänningsledningar.
Automatisk protokollanpassning
Standardprotokollet är NMEA. När SE100 ansluts till en flight controller känner modulen av vilken typ som används och ställer automatiskt in samma protokoll; när den kopplas bort återgår protokollet till standard-NMEA.
Tekniska specifikationer
- Modell: RadioLink SE100 M10N GPS
- GPS-avkodarchip: u-blox M10050
- Kompass: Inbyggd IST8310 (I2C-port)
- Antenn: 2,5 dBi keramisk chipantenn
- Filter: Tvåstegs SAWF (Murata)
- Positionsnoggrannhet: 50 cm (fyrlägesläge), 250 cm (enlägesläge)
- Protokoll: Standard NMEA, automatisk anpassning mot flight controller
- Hastighetsnoggrannhet: 0,1 m/s
- Maxhöjd: 50 000 m
- Maxhastighet: 515 m/s
- Max uppdateringsfrekvens: 20 Hz
- Känslighet – spårning/navigering: -167 dBm
- Kallstart: 26 s
- Varmstart: 1 s
- Spänning: 5 V DC ±5%
- Ström: 50-100 mA
- Portar: GPS: UART 38,4K, Geomagnetisk: I2C
Viktigt att veta
GPS-prestanda påverkas av installation, antennplacering, omgivning, störningskällor och fri sikt mot himlen. Kontrollera alltid att SE100 är kompatibel med din flight controller, firmware och kabeldragning innan installation.
